失效现象

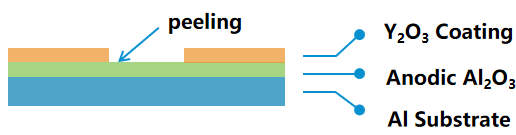

分析方法

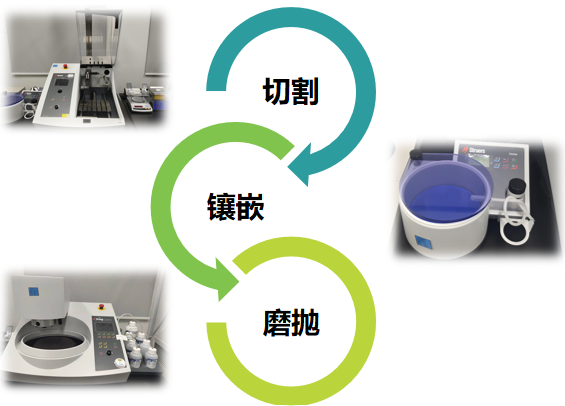

图 金相制样

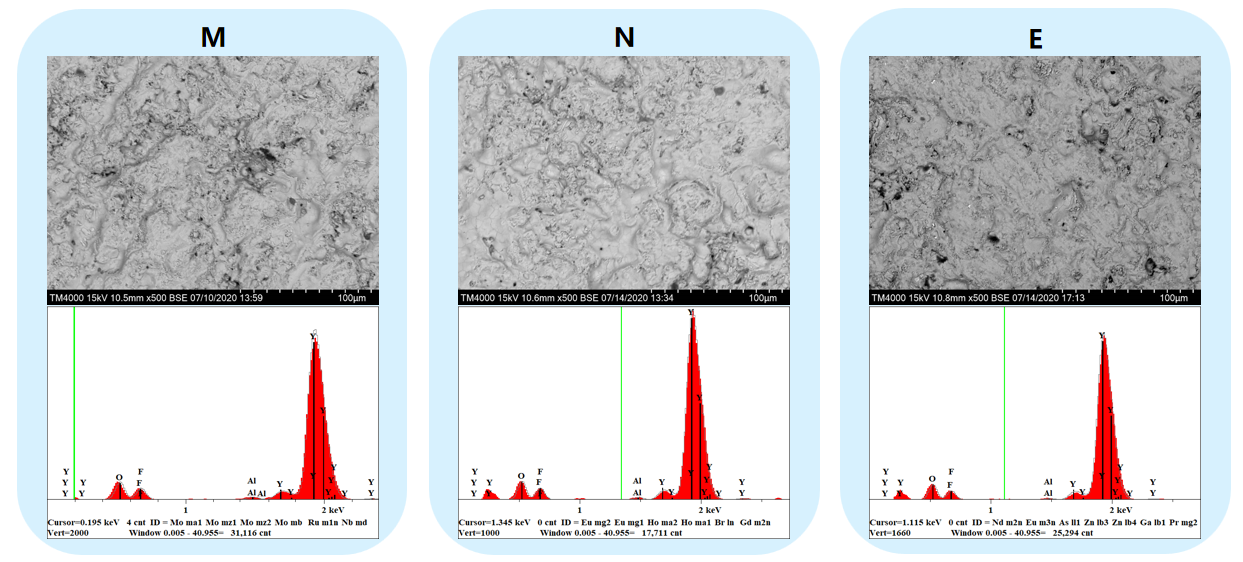

图 涂层表面SEM-EDX分析

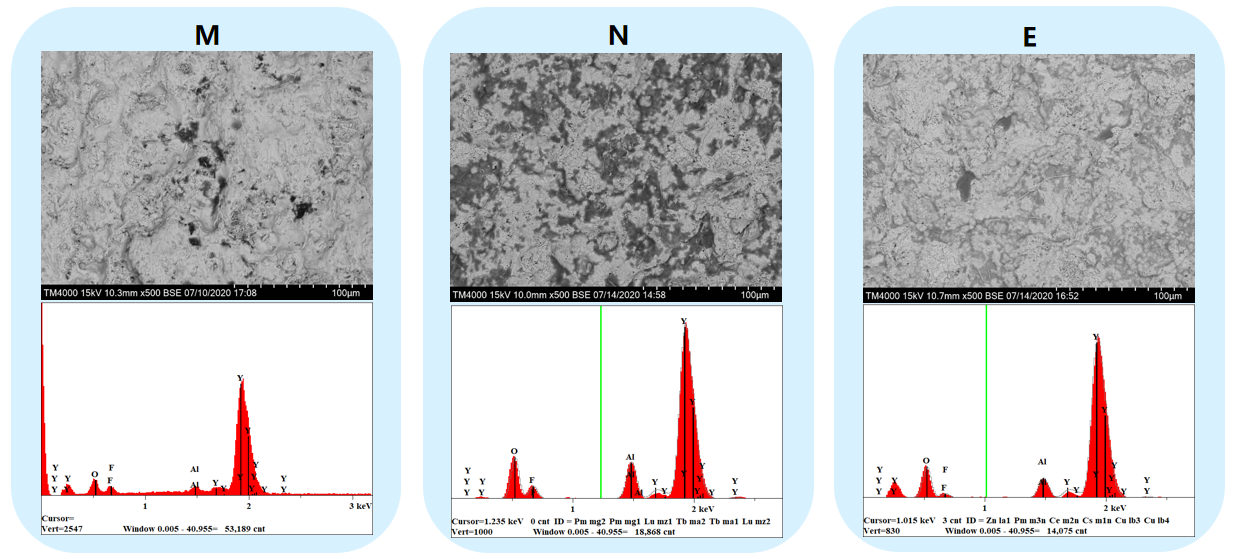

图 涂层界面SEM-EDX分析

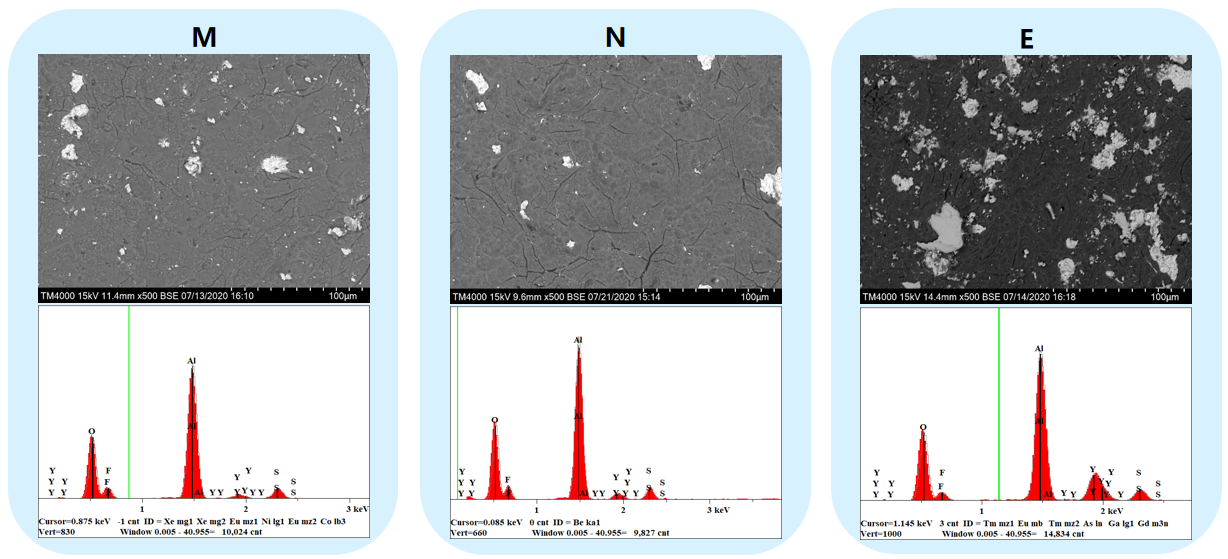

图 涂层基底SEM-EDX分析

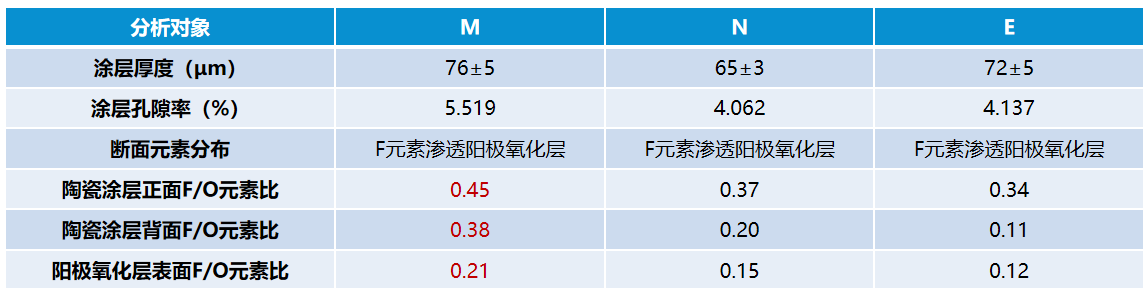

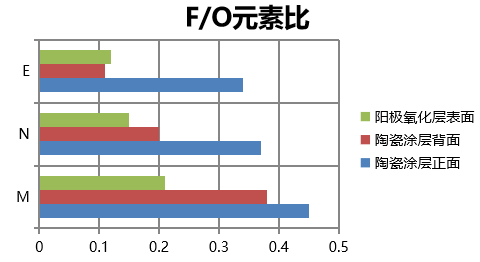

通过测试发现，在陶瓷涂层正面、背面和阳极氧化层表面，中区（M）的F/O比均大于近中区（N）和边端区（E）的F/O比，说明在等离子冲蚀环境下，中区（M）的F渗透程度更深，导致Y2O3陶瓷层/Al2O3阳极氧化层界面组分发生严重氟化，引起界面结合力下降，从而发生陶瓷层脱落。
